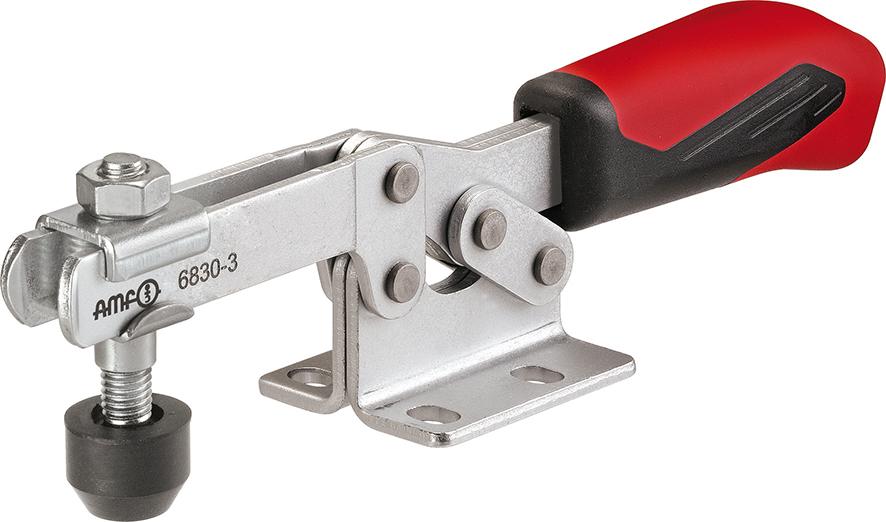

Sauterelle tirée 6830 T.3 AMF 4217440025

Référence web : A589-C631211
Référence fabricant : 4217440025

Sauterelle tirée, avec embase horizontale • Galvanisée, passivée • Rivet en acier inoxydable • À partir de la taille 2, coussinets cémentés • Articulations graissées • Bras de support ouvert • Poignée ergonomique en plastique rouge résistante à l'huile, avec grand support pour les mains et composants souples • Convient également à l'industrie agro-alimentaire Livraison : complète avec vis de placage traitée, galvanisée.

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Détails techniques

Taille	3
F1 (kN)	1,8
F2 (kN)	2,5
Vis de placage	M8 x 45
Poids (g)	320
A (mm)	8
B (mm)	73
C (mm)	24,7
D (mm)	6,5
D1 (mm)	5,1
E (mm)	38
F (mm)	14
H (mm)	32
H1 (mm)	48,5
H2 (mm)	86
HW min. (mm)	-2
HW max. (mm)	9
I (mm)	15
K (mm)	7
L (mm)	13
L1 (mm)	206
M (mm)	22–31,8
M1 (mm)	31,6
N (mm)	45,5
P (mm)	50
alpha (°)	90
