PLATEAU HRC110 TYPE B PREALESE HRC110B

Référence : H2400100161
Référence web : A922-A364392
Référence fabricant : HRC110B

PLATEAU HRC110 TYPE B PREALESE

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Accouplements robustes pour applications courantes. Alignement simple et rapide à la règle grâce au diamètre extérieur usiné. Transmission sécurisée même en cas de destruction du flector. Trois combinaisons possibles de montage: FF, FH et HH.

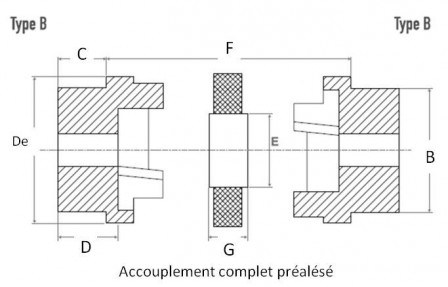

Détails techniques

Taille	110
Alésage max, (mm)	55
Couple nominal (Nm)	160
Préalésage H9	10
c	37
D	45
De	112
B (mm)	100
E	45
F (mm)	45
G (mm)	29
désalignement radial	0,3
désalignement angulaire	1°
désalignement axial	0,6
Moment d'inertie	40
Rigidité torsion Nm/°	48

Produits similaires

	Taille	Moyeu	Alésage max, (mm)	Préalésage H9	B (mm)	c	D	E	F (mm)	G (mm)	De	désalignement radial	désalignement angulaire	désalignement axial	Moment d'inertie	Rigidité torsion Nm/°
ELEMENT ELASTIQUE HRC070 CAOUTCHOUC FRAS HRC070E Référence web : A922-A122949 Référence : 240010734 Détails	70
ELEMENT ELASTIQUE HRC090 CAOUTCHOUC FRAS HRC090E Référence web : C354-A054076 Référence : 240010180 Détails	90
ELEMENT ELASTIQUE HRC110 CAOUTCHOUC FRAS HRC110E Référence web : C354-A054073 Référence : 240010177 Détails	110
ELEMENT ELASTIQUE HRC130 CAOUTCHOUC FRAS HRC130E Référence web : C354-A054074 Référence : 240010178 Détails	130
ELEMENT ELASTIQUE HRC150 CAOUTCHOUC FRAS HRC150E Référence web : C354-A054075 Référence : 240010179 Détails	150
ELEMENT ELASTIQUE HRC180 CAOUTCHOUC FRAS HRC180E Référence web : A922-A104707 Référence : 240010647 Détails	180
ELEMENT ELASTIQUE HRC230 CAOUTCHOUC FRAS HRC230E Référence web : A922-A104711 Référence : 240010649 Détails	230
ELEMENT ELASTIQUE HRC280 CAOUTCHOUC FRAS HRC280E Référence web : D856-A122945 Référence : 240010733 Détails	280
PLATEAU HRC070 TYPE B PREALESE HRC070B Référence web : A922-A266763 Détails	70		32	8	60	20	23,5	31	25	18	69	0,3	1°	0,2	8,5	10,2
PLATEAU HRC070 TYPE F POUR 1008 HRC070F Référence web : A922-A122967 Référence : 240010735 Détails	70	1008	25		60	20	23,5	31	25	18	69	0,3	1°	0,2	8,5	10,2
